Снять-поставить привод заслонки V71
Господа, здравствуйте!
Целую неделю шарился по форумам, искал, читал, но так и не нашел точной информации по поводу того, как снять и поставить обратно исполнительный привод заслонок набегающего потока воздуха и рециркуляции V71 в климатронике.
Собственно, проблема весьма типичная для первых октавий — климат при самодиагностике выдает ошибку 4FA, при включении и отключении режима рециркуляции под торпедой раздается жужжание и щелканье, в дождь — всё запотевает.
Вчера открутил бардачок, посмотрел на всё это хозяйство, вроде как нашел этот привод, смог даже пошевелить поводки заслонок. Сам привод их двигает совсем чутка, и после этого начинает прокручиваться.
В общем, проблема в том, что я ума не приложу, как этот привод снять, ибо к нему еле-еле пролазит рука, судя по этке он крепится на одном болте, а еще надо отсоединить поводки от заслонок.
Из более-менее полезного нашел только вот такой мануал:
http://volkswagen.msk.ru/cooling/g4/g4_ … ic_rus.pdf
В связи с этим обращаюсь к вам — кто снимал его, подскажите как правильно это делать?
- Stepleer
- Сообщения: 166
- Зарегистрирован: Сб, 03 окт 2009, 18:52
- Откуда: SPb
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
ALF007 » Пн, 25 окт 2010, 11:59
Таже беда, был у официалов сказали надо торпеду снимать…
-
ALF007 - Сообщения: 27
- Зарегистрирован: Вт, 03 ноя 2009, 14:26
- Откуда: Mosсow
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
карп1 » Пн, 25 окт 2010, 16:35
Если конструкция подобная Гольфу торпеду снимать не надо , это на Пассате (СуперВ) сие требуется ,опять -же в зависимости от рук ..
- карп1
- Сообщения: 653
- Зарегистрирован: Ср, 18 авг 2010, 10:06
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
Stepleer » Вт, 02 ноя 2010, 1:18
Как оказалось, снять привод заслонки не так сложно.
Разобрал его, как и в ссылке — треснутая пластмассовая шестеренка… Очень омрачает из-за 5-ти граммового куска пластмассы покупать новый привод за 3200 !!!
- Stepleer
- Сообщения: 166
- Зарегистрирован: Сб, 03 окт 2009, 18:52
- Откуда: SPb
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
карп1 » Вт, 02 ноя 2010, 11:00
Рано или поздно все пластиковые шестерни независимо от узла где они установлены это ждет
.. Не такие большие деньги
..Заслонка рециркуляци еще туда -сюда ,можно потерпеть ,а вот температурная заслонка или центральная заслонка ,это да ,тяжко замерзать в машине
…
- карп1
- Сообщения: 653
- Зарегистрирован: Ср, 18 авг 2010, 10:06
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
krik » Вт, 02 ноя 2010, 22:06
если не получиться востановить, черкани в л.с есть заслонка
- krik
- Сообщения: 116
- Зарегистрирован: Чт, 07 май 2009, 23:08
- Откуда: спб
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
Stepleer » Ср, 03 ноя 2010, 18:12
2krik, Спасибо, буду иметь в виду.
Шестеренку всё-таки удалось отреставрировать с помощью кольца из нержавеющей стали, которое мне выточил токарь.
Следуя рекомендациям из приложенного дока в топе темы — замотать шестеренку проволокой не удалось, так как все попытки провалились. Проволока рвалась при сильном затягивании. Но чтобы насадить кольцо на шестеренку пришлось обрезать от нее «усы» (три отростка между ребрами жесткости), так как их назначение не удалось установить, и немного утопить кольцо в ребрах жесткости.
Вот как оно всё выглядит:
Сегодня уже темно, установить привод не получится. Скорее всего ставить буду завтра. Обязательно поделюсь впечатлениями.
Добавлено спустя 1 час 20 минут 12 секунд:
Не вытерпел я до завтра. Только что пошел и установил. Привод ставится обратно тоже весьма просто.
Всё работает отлично. Всем спасибо. Если у кого возникнут вопросы — обращайтесь, буду рад помочь.
- Stepleer
- Сообщения: 166
- Зарегистрирован: Сб, 03 окт 2009, 18:52
- Откуда: SPb
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
карп1 » Чт, 04 ноя 2010, 1:10
Главное -определили ,торпеду снимать не надо и даже в темноте можно ее поменять … А за пытливость в ремонте -зачот
Таким «макаром» можно все пластиковые шестерни восстанавливать
- карп1
- Сообщения: 653
- Зарегистрирован: Ср, 18 авг 2010, 10:06
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
Stepleer » Сб, 06 ноя 2010, 22:43
То, что торпеду снимать ненада — это абсолютно точно! Я даже вентилятор печки не снимали ни при снятии, ни при установке. Достаточно снять только бардачек. На счет темноты — на улице было уже темно, но при установке использовался фонарик, хотя он нужен чисто символически, так как привод ставился в основном на ощупь.
- Stepleer
- Сообщения: 166
- Зарегистрирован: Сб, 03 окт 2009, 18:52
- Откуда: SPb
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
vulkan » Пн, 25 апр 2011, 8:13
to Stepleer
А не могли бы Вы поподробнее описать процесс снятия этого привода.А то ссылка в первом посте не работает.Заранее благодарю…
- vulkan
- Сообщения: 17
- Зарегистрирован: Чт, 30 дек 2010, 12:00
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
redhead » Вт, 31 май 2011, 14:36
Подниму темку,т.к. сегодня раздался стон из-под бардачка…
Про кольцо понятно,вопрос — какую смазку нужно закладывать в этот узел? Литол подойдет или что-то более продвинутое требуется?
-
redhead - Сообщения: 3313
- Зарегистрирован: Вт, 20 янв 2009, 13:39
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
mzew » Ср, 01 июн 2011, 13:38
Я тоже столкнулся с неисправностью этого блока. В моем случае у моторчика щетки наелись. Его замену осложняет латунный червяк, посаженный на валу. Снял этот модуль. Езжу пока без него.
- mzew
- Сообщения: 8
- Зарегистрирован: Ср, 01 июн 2011, 13:30
- Откуда: Екатеринбург
- Ответить с цитатой
Re: Снять-поставить привод заслонки V71
Zustus » Чт, 23 июн 2011, 14:18
Спасибо! На выходных отковыряю)
Octavia RS TSI
Fabia 1.6AT
-
Zustus - Сообщения: 1010
- Зарегистрирован: Пт, 16 окт 2009, 7:54
- Откуда: Москва
Вернуться в Škoda Octavia A4 (I, Tour) 1996 – 2010
Перейти:
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 20
Все привет! Давно висела ошибка у меня в климат-контроле : 01274 исполнительный электродвигатель заслонки воздухозаборника- V71 37-00 неисправен
Сделаю небольшое отступление, выложу скрины, показывающее для чего она нужна и важность ее работы.
Взято из официального описания климатроника (кому нужен этот полезный полный файл, пишите, могу кинуть на почту)
Запчасти на фото: SP2520
Запчасти на фото: SP2539

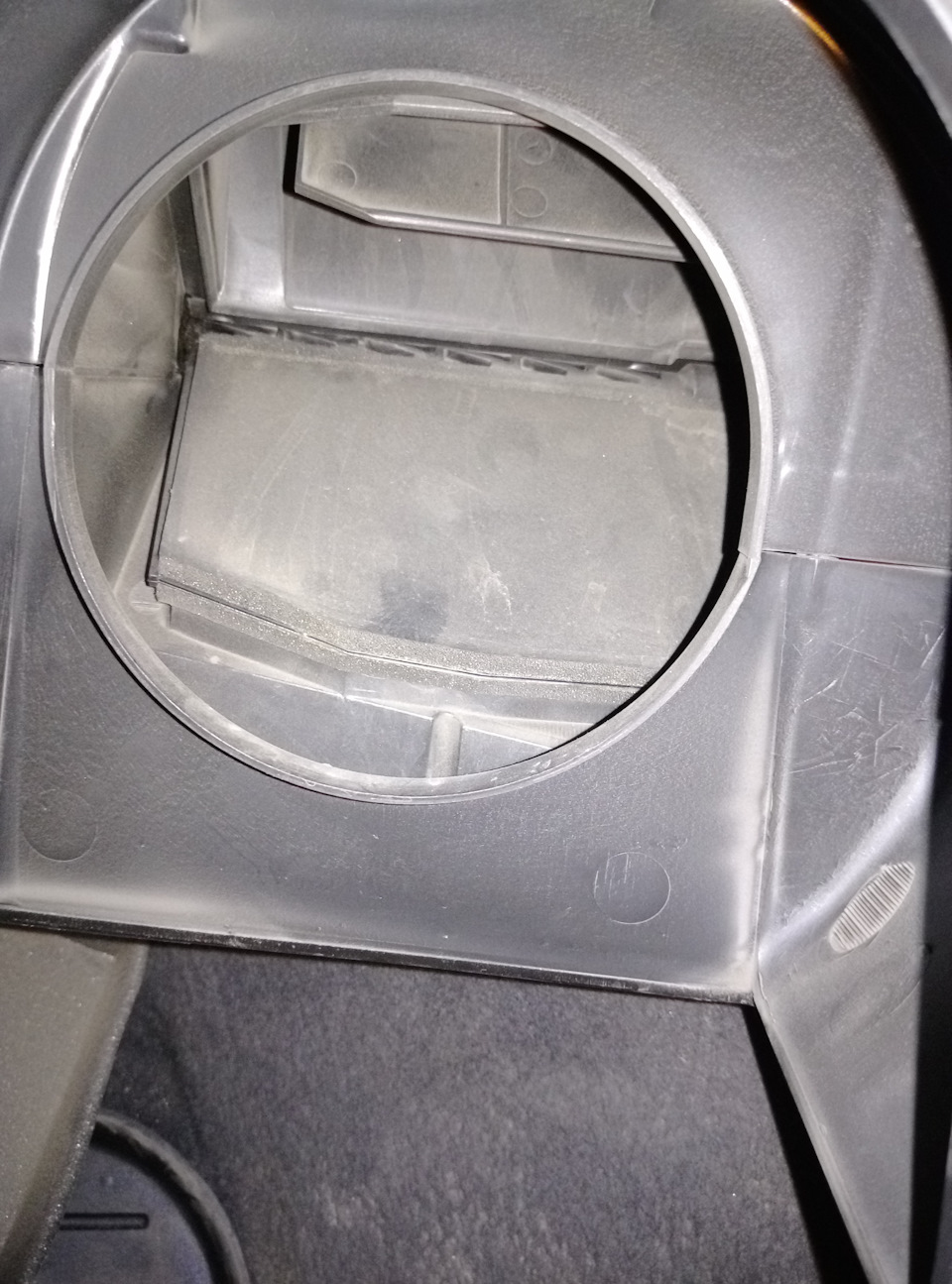

Дошли руки, полез посмотреть, что с ней не так. Снял бардачок, снял вентилятор. Открывается вид на саму заслонку:
Полный размер
Включаю кнопку на климате- ноль внимания (должна ходить вверх вниз до упора+плюс по достижении упора еще несколько щелчков должно быть слышно, климат как бы дожимает ее для уверенности, так задумано инженерами).
Самое интересное, что когда через васю делал адаптацию, она срабатывает и ходит. А с кнопки нет((
Полез к приводу. Находится привод за бардачком справа, держится на одном болте снизу. Место очень неудобное, в позе рака вверх ногами)))
Полный размер
Полный размер
Открутил болт, отсоединил разъем, отсоединил рычаг от бежевого держателя, дальше надо потянуть направо, чтобы привод вышел с вала(тяги). У меня долго не хотел выходить, маты стояли «конкретные»
Полный размер

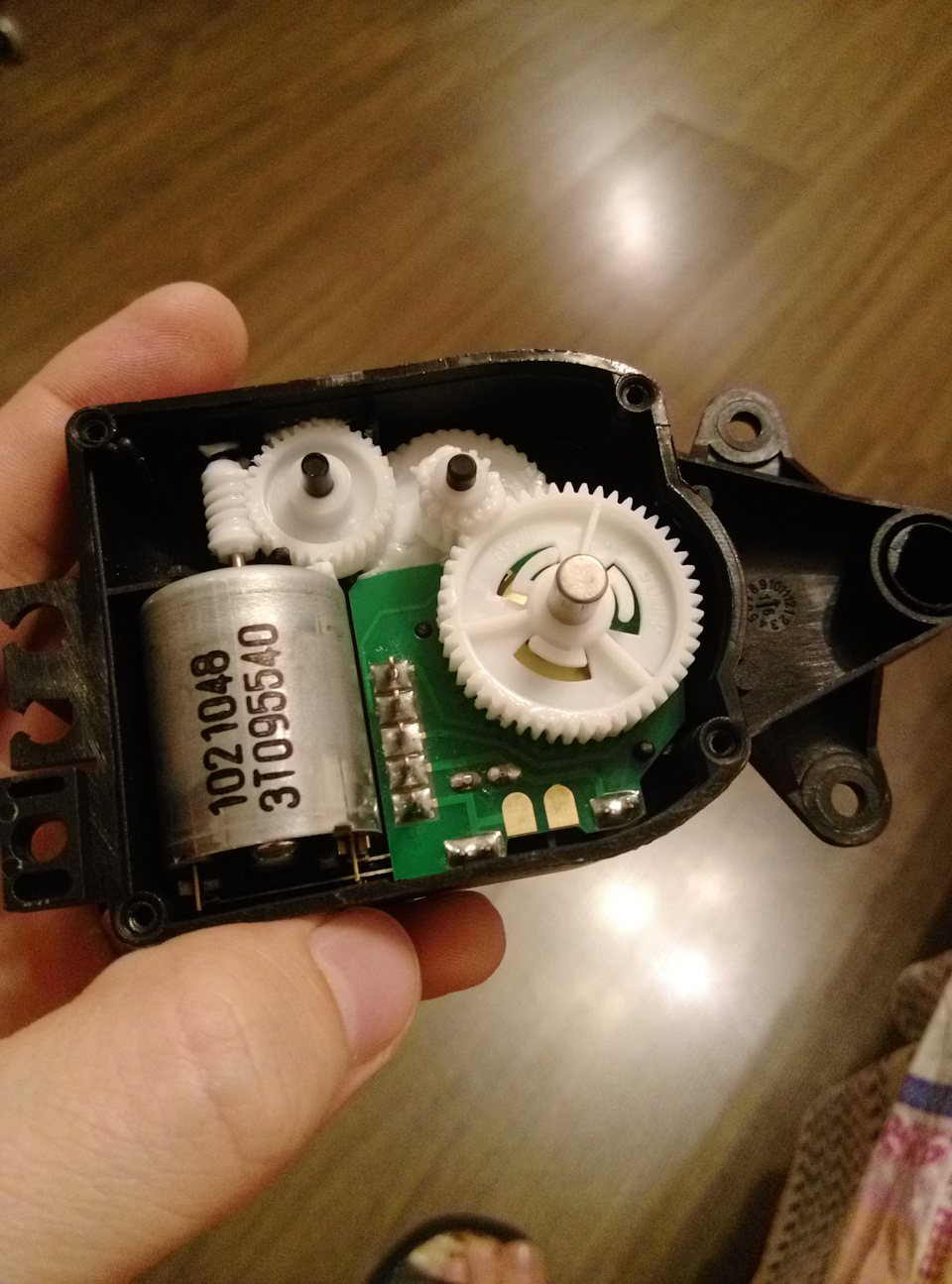

Думал как у всех лопнула внутри привода главная шестерня. Но она ЖИВЕЕ ЖИВЫХ! Более того все лапки на ней, которые ходят по дорожке целы, стоят правильно, и самое главное не выходят за пределы дорожки.
Полный размер
Вариантов оставалось немного. Поехал к AgenTinker за моторчиком, сняли аккуратно его (цилиндр слева на фото), поставили другой и тут началась дичь, срабатывает он от кнопки разок и все, дальше не работает. Картина маслом…
Тыркали пару часов туда сюда, отсоединяли разъем, присоединяли, меняли моторчик, проверяли контакты- все без толку, поехал грустно от Лехи домой… Уже начал думать, что что-то с проводкой или с самим блоком климата. Но тут удачно приехал ко мне снять логи vazzerboy и любезно согласился в ответ снять свой работающий привод, дать мне потестить. Подключил, все работает с кнопки, значит дело не в блоке и не в проводке. Пришел к выводу, что сама схема в моем приводе глючит, больше там ломаться нечему, механизмы все целы.
Заказал новый привод, можно было конечно купить тут, но решил попробовать заказать с али (там немного дешевле, вот ссылка ru.aliexpress.com/item/Fr…=a2g0s.9042311.0.0.APgoG2)
Забрал посылку с почты:

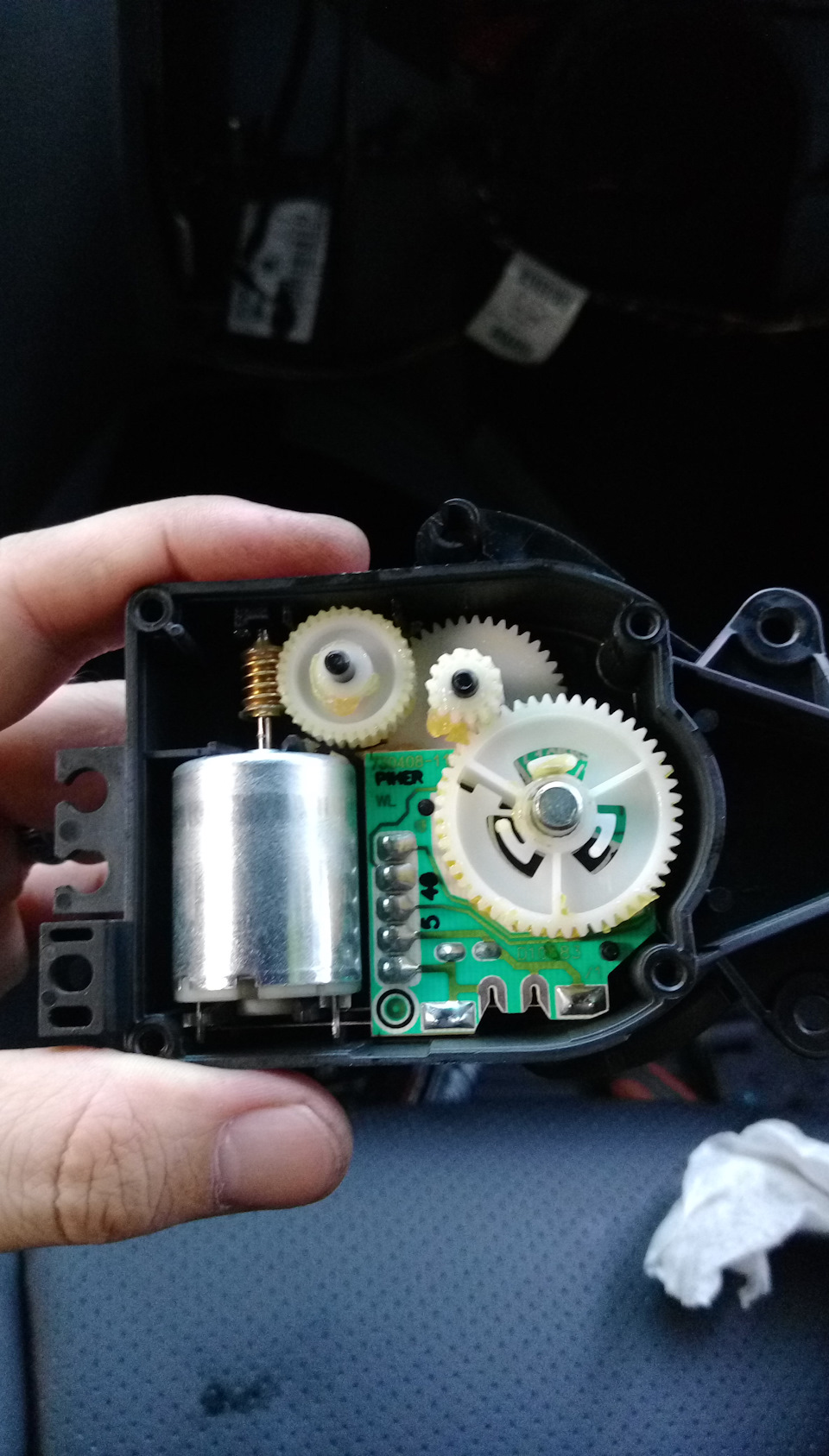

Полный размер
Полный размер
Полный размер
Запчасти на фото: 197601
Полный размер
В мануале указано: Кроме того, после каждой замены исполнительных электродвигателей необходимо
инициализировать функцию 04 — Установка базовых настроек. Для этого необходимо установить исполнительные электродвигатели в конечные положения. В этом случае блок управления Climatronic сохраняет в памяти показания потенциометров исполнительных электродвигателей и принимает их в качестве
базовых настроек.
Вот мануал как делать через Васю www.drive2.ru/b/1170759/
Поставил, подключил комп, скинул ошибку, сделал адаптацию, все работает.
Надеюсь запись для кого-то будет полезной…
