👋 Привет всем кто за рулём автомобиля, мотоцикла, велосипеда или передвигается пешком.
Решил рассказать как повела себя машина при выходе из строя ДПРВ и как я решал проблему с его заменой.

Итак, всё началось с того, что машина перестала заводится. Просто, с утра не завелась и всё.

Первое, что решил сделать, проверить подачу топлива. Давление в норме, струя бензина метра три (случайно получилось, не ожидал, что так брызнет), фильтра чистые.

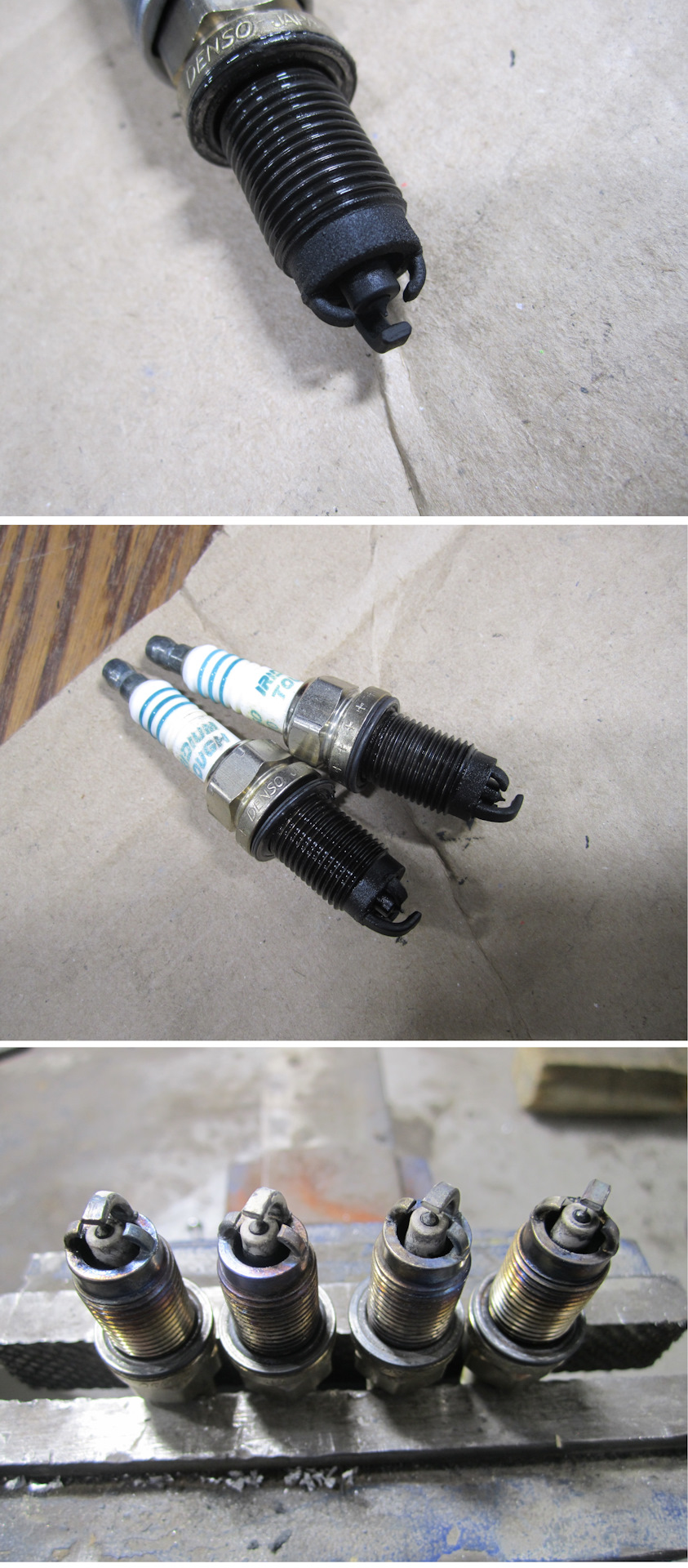

Далее выкрутил свечи. Свечи были грязными и мокрыми. Новых пока нет, решил прокалить свечи горелкой. В будущем куплю комплект и заменю.

Всё без изменения, никаких признаков жизни.

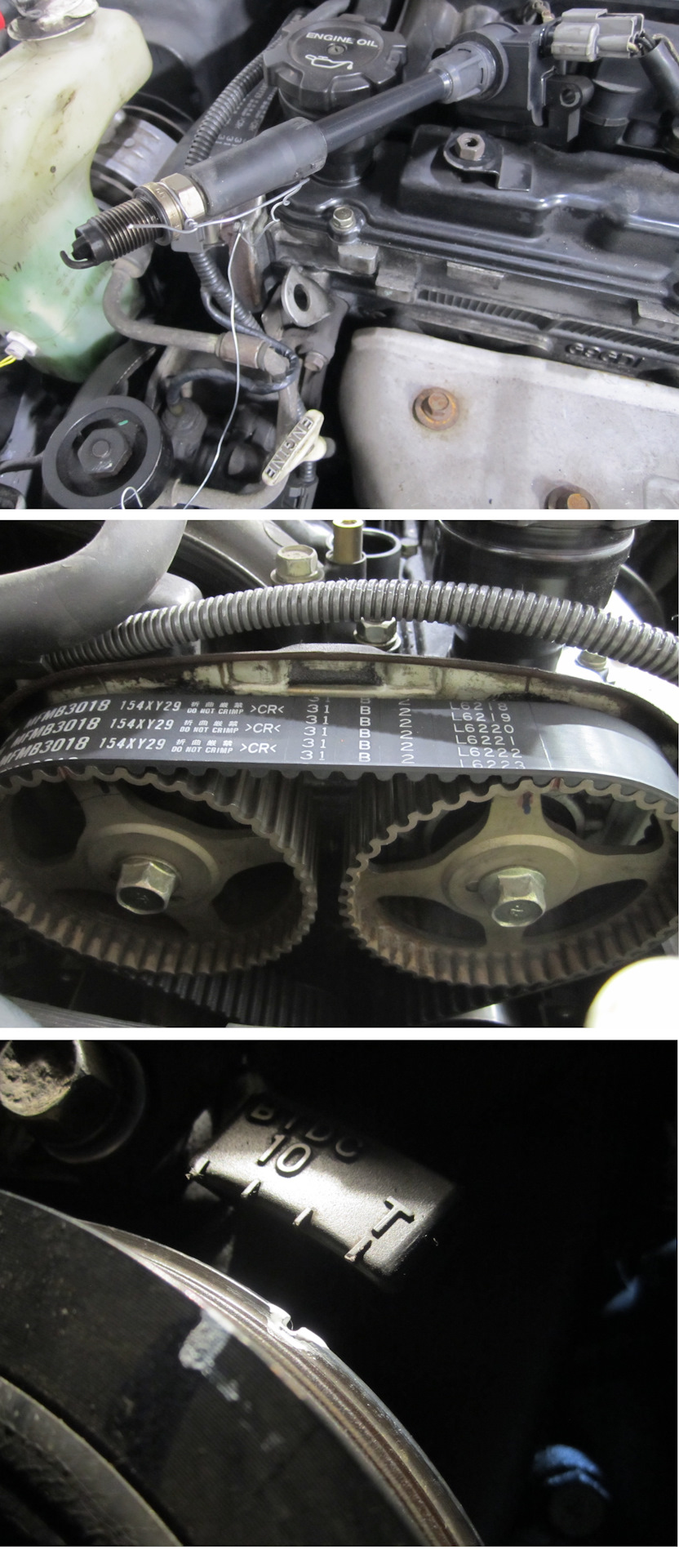

Решил проверить наличие искры, для этого выкрутил свечу и положил её на металлическое основание.

Искра отсутствовала.

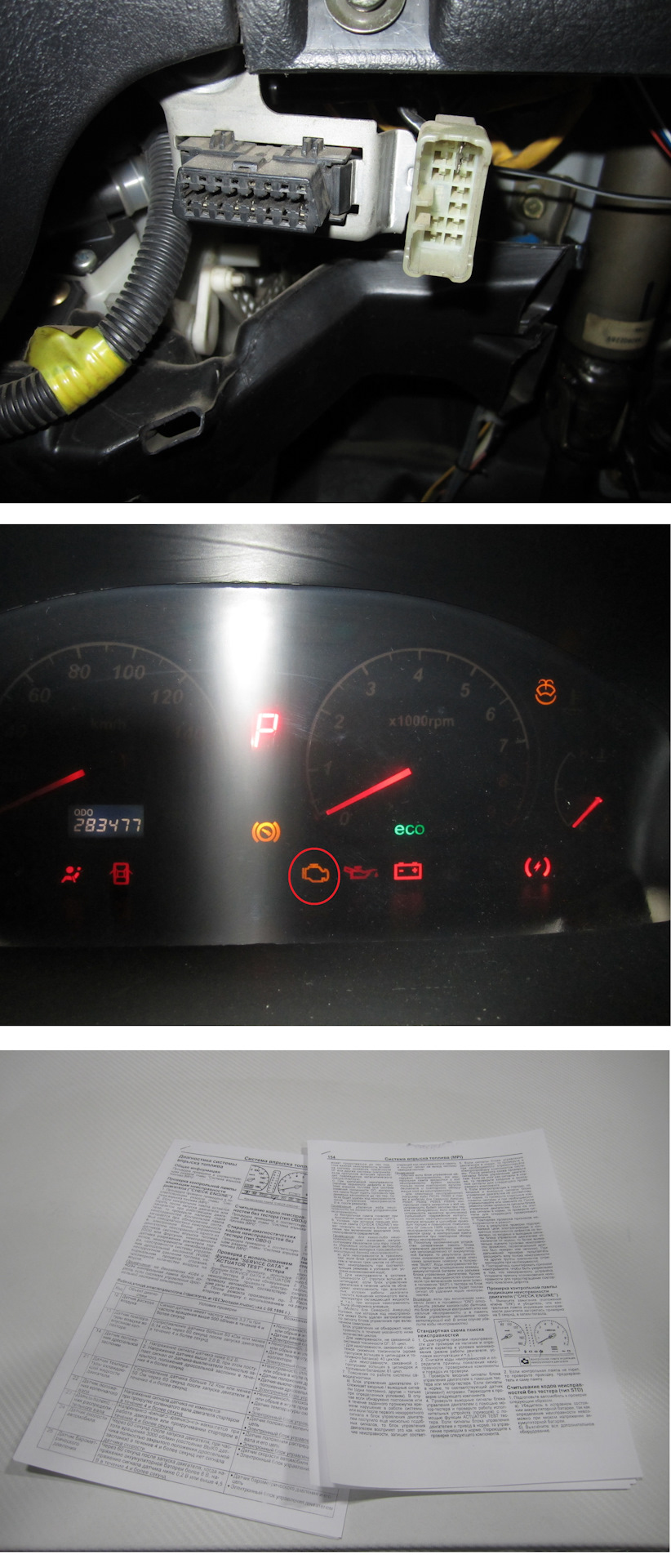

Куда лезть и в каком направлении идти не понятно. Попробовал самодиагностику.
Прочитал по лампочке «проверь двигатель» код неисправности. Насчитал 23-й код, это неисправность датчика положения распределительного вала.

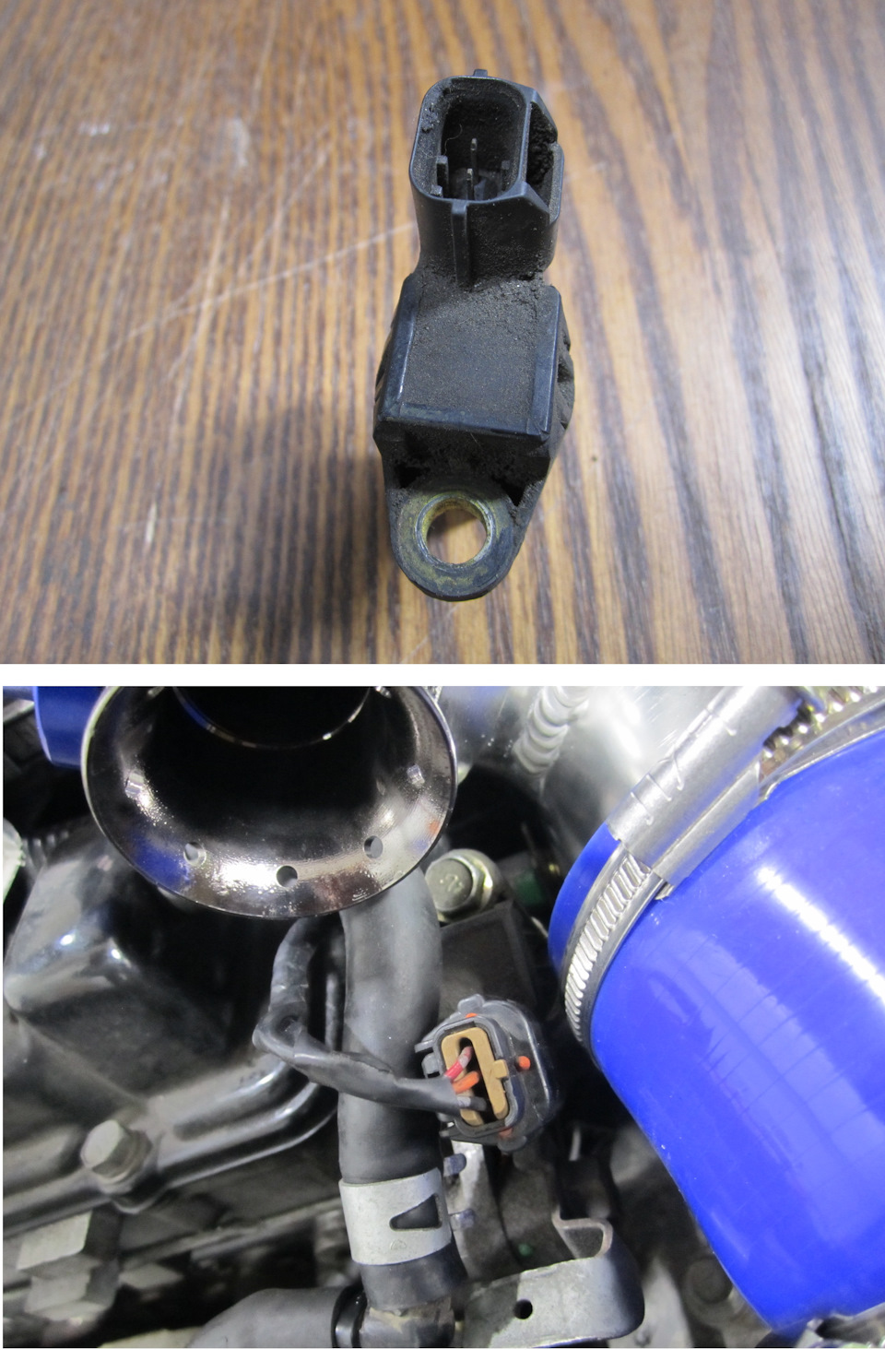

Вот этот датчик.

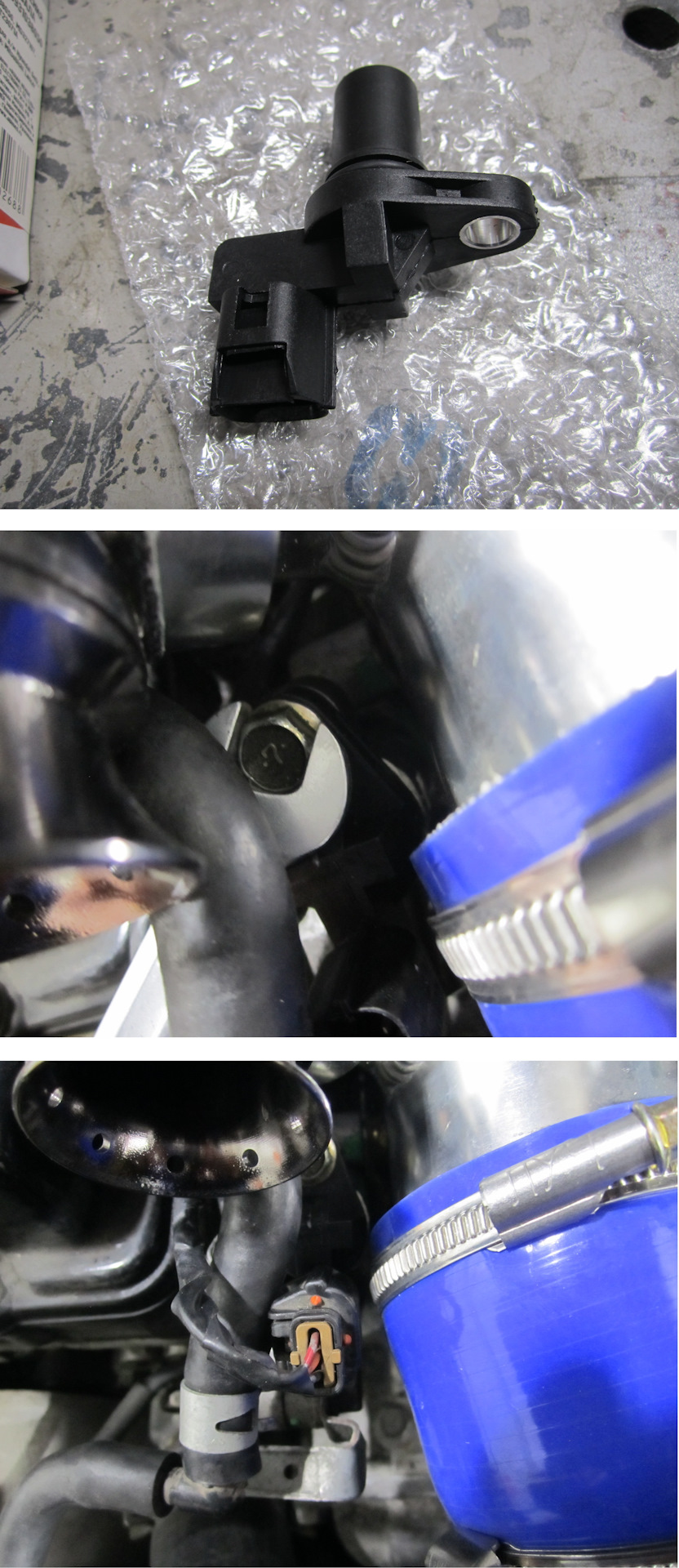

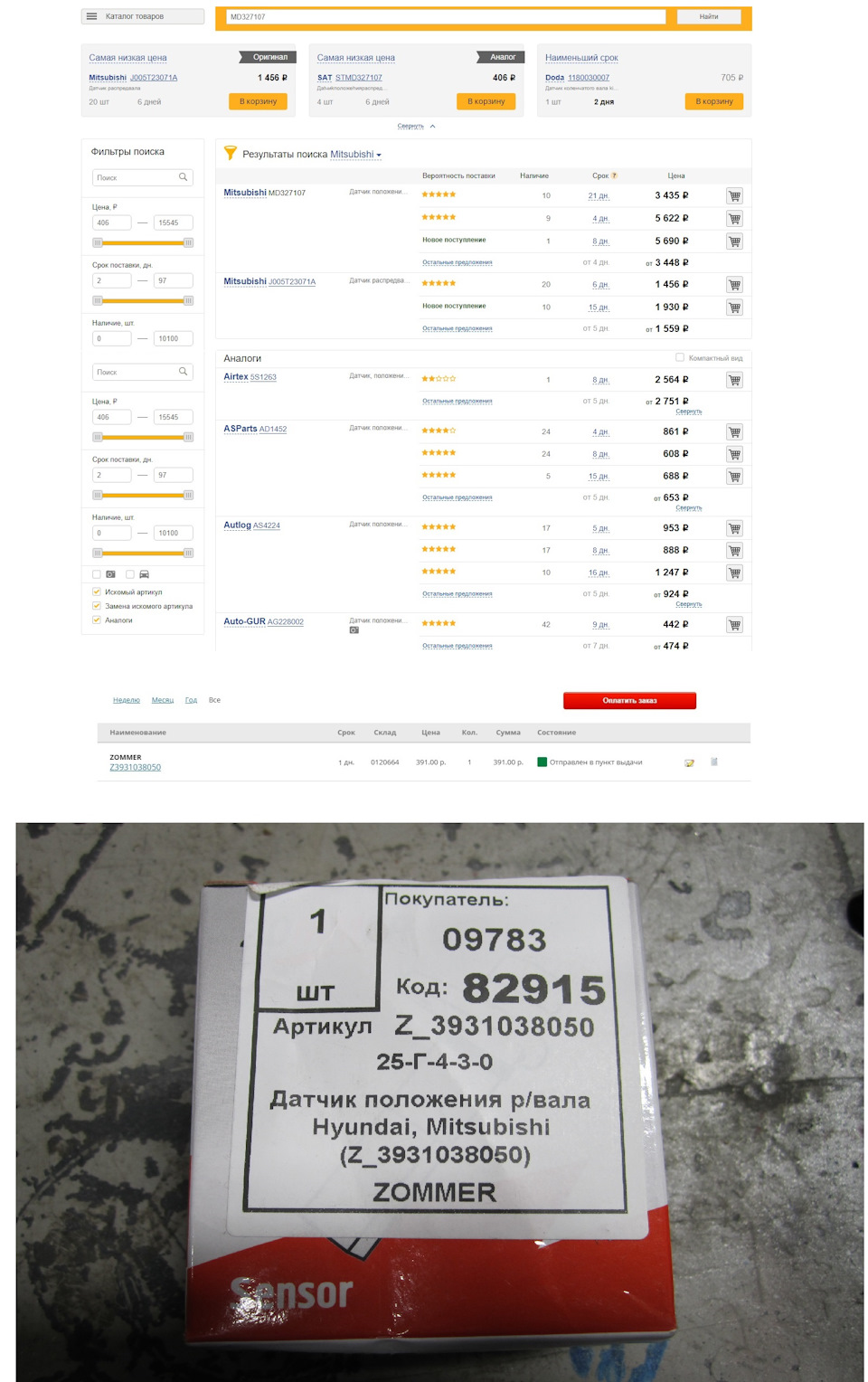

Цены на данный датчик конечно… Решил заказать не дорогой аналог ZOMMER.

Полный размер

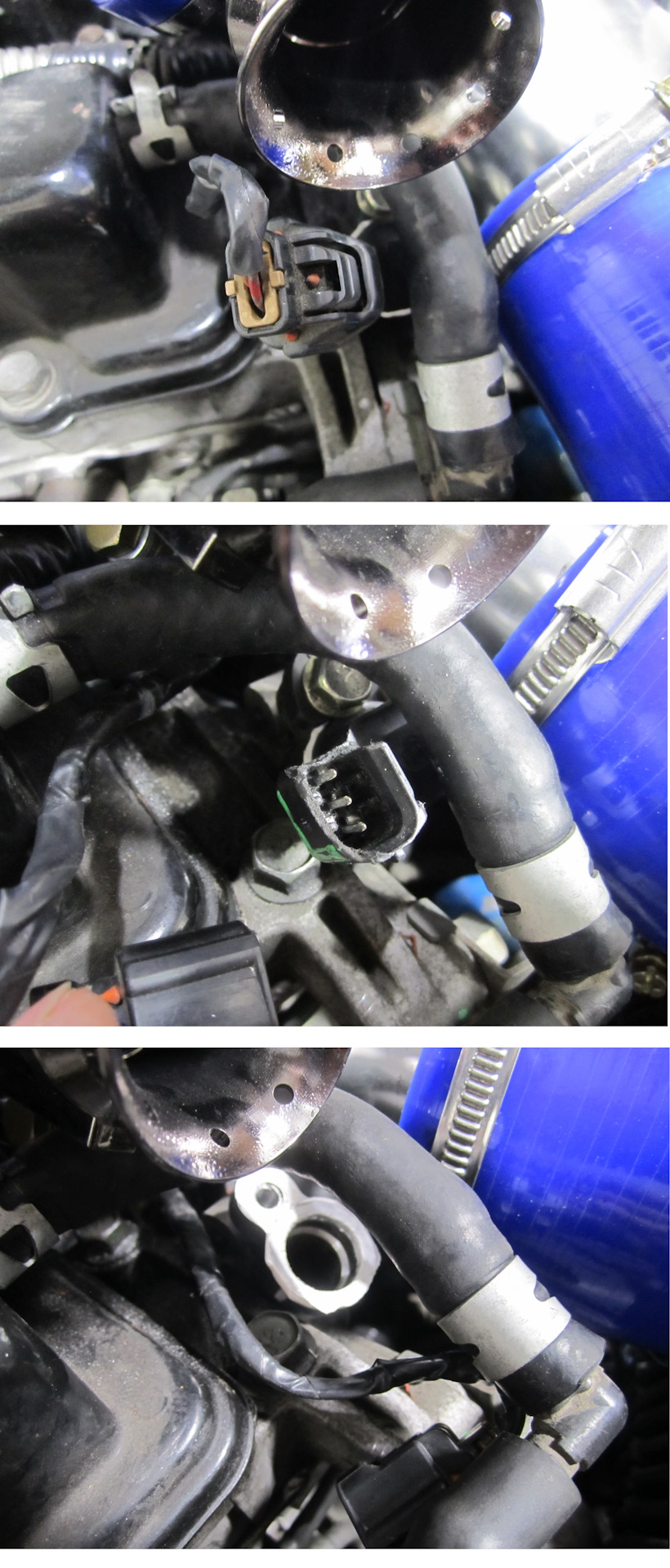

Пришёл данный датчик. Установил и подключил.

Пробую заводить, не заводится. Слышны хлопки.

Проверил наличие искры во всех цилиндрах и совпадение меток системы газо распределения, всё в норме.

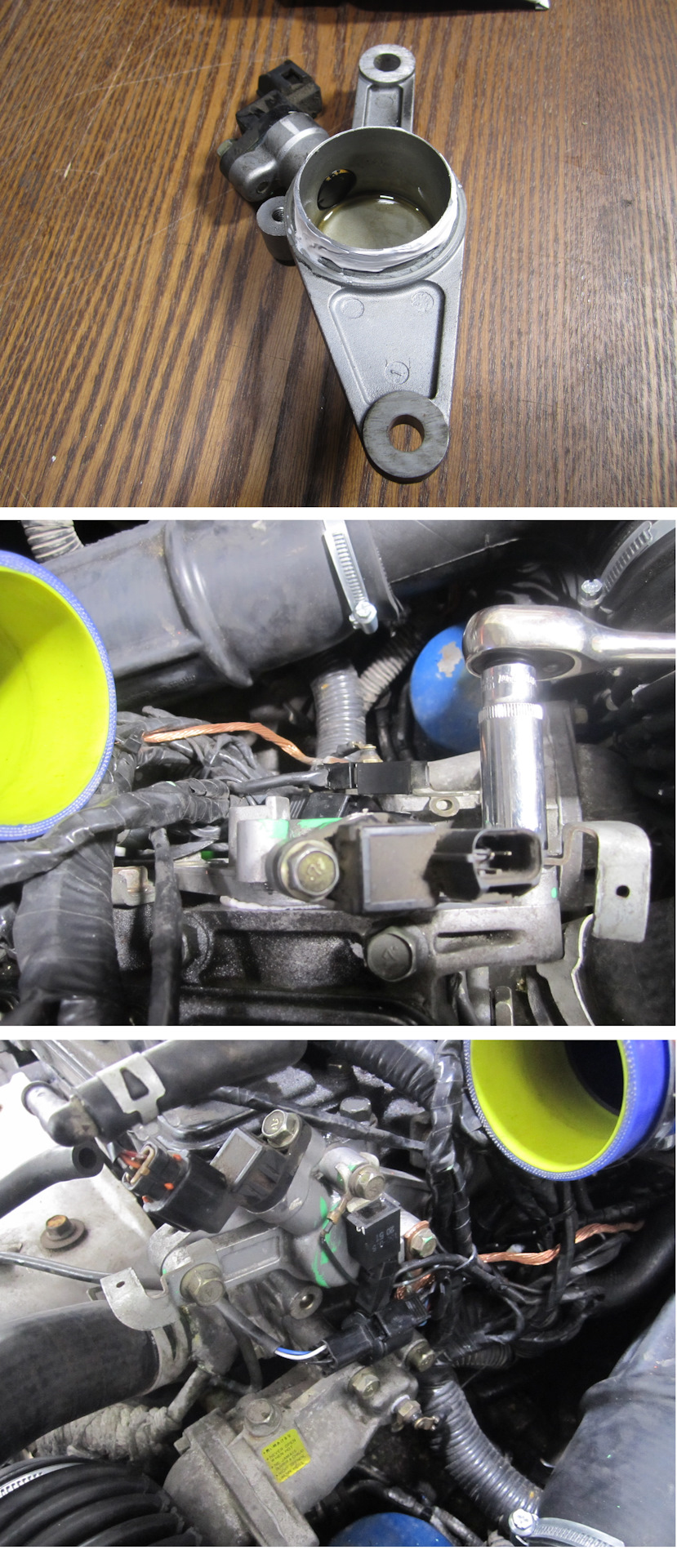

Решив, что что-то не в порядке с ротором ДПРВ, открыл его корпус и всё проверил.
В данном узле всё отлично, у ротора есть специальные канавки, сбиться он никак не может.

Далее пришла мысль о том, что новый датчик бракованный и не исправный.
Нашёл по объявлению ещё один датчик, сразу его проверил, импульсы выдаёт.

Полный размер

Установил датчик и вновь положительные результаты отсутствуют.
По каким-то причинам слишком раннее зажигание, двигатель очень сильно пинается назад.

Ума не мог приложить, что делать? Решил попробовать уйти от раннего зажигания просто поворотом датчика положения распредвала назад. Открутил болты крепления, повернул корпус датчика до упора ухом в термостат, против вращения распределительного вала.

И двигатель запустился с пол оборота.

Двигатель запустился, но работает как-то тяжело и немного дымит.
Получается происходит рассогласование сигналов датчиков распределительного и коленчатого вала.
Долго я думал и не мог понять в чем же причина, а потом догадался. Двигатель-то у меня турбо, а я устанавливаю датчики от атмосферного.

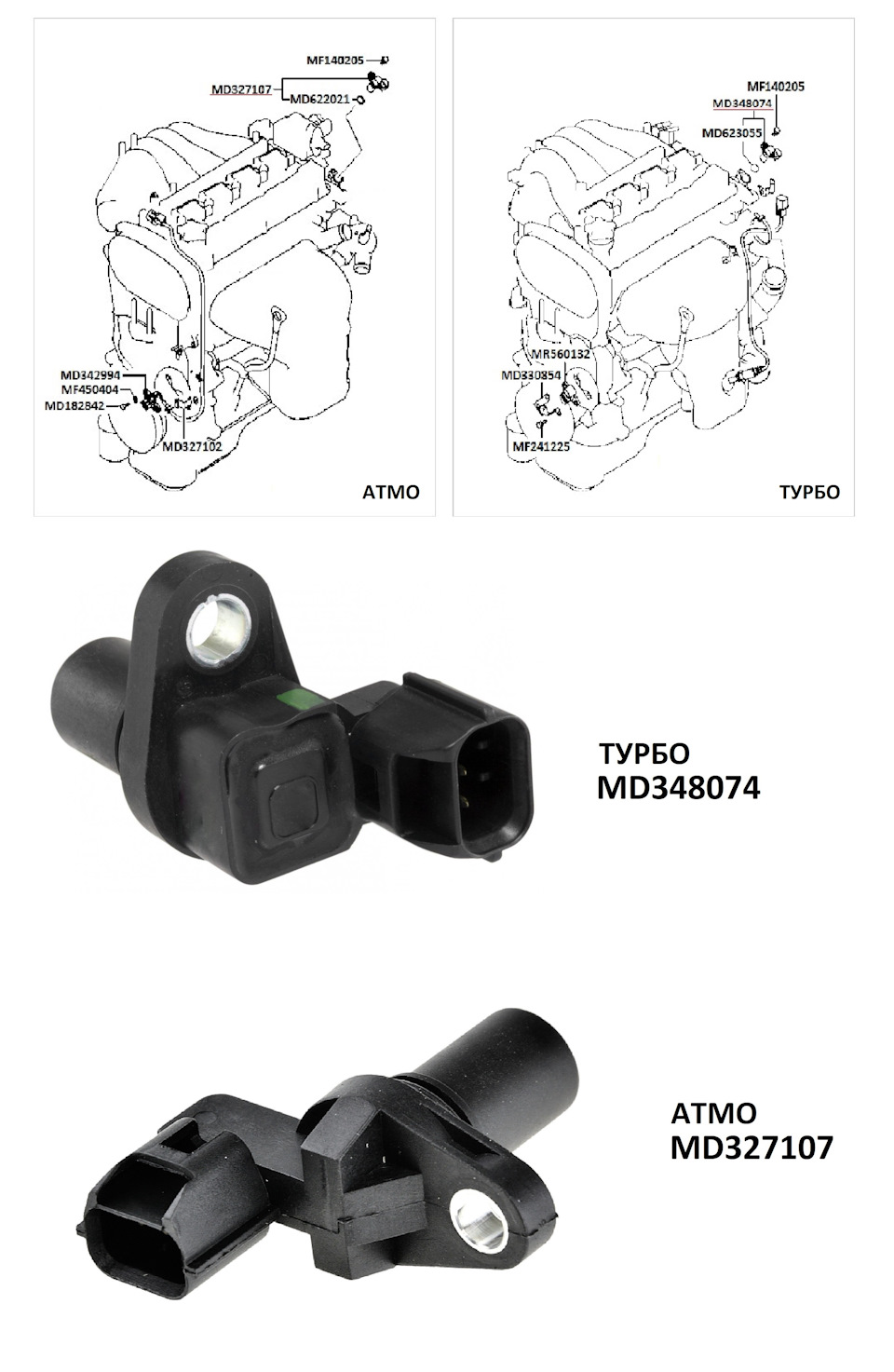

Открыл каталог и действительно, у датчиков номера разные.
Я предполагаю, что один датчик выдаёт прямые импульсы, а другой инвертирующие. В этом и вся проблема, обрадовался, что появилось решение.

Полный размер

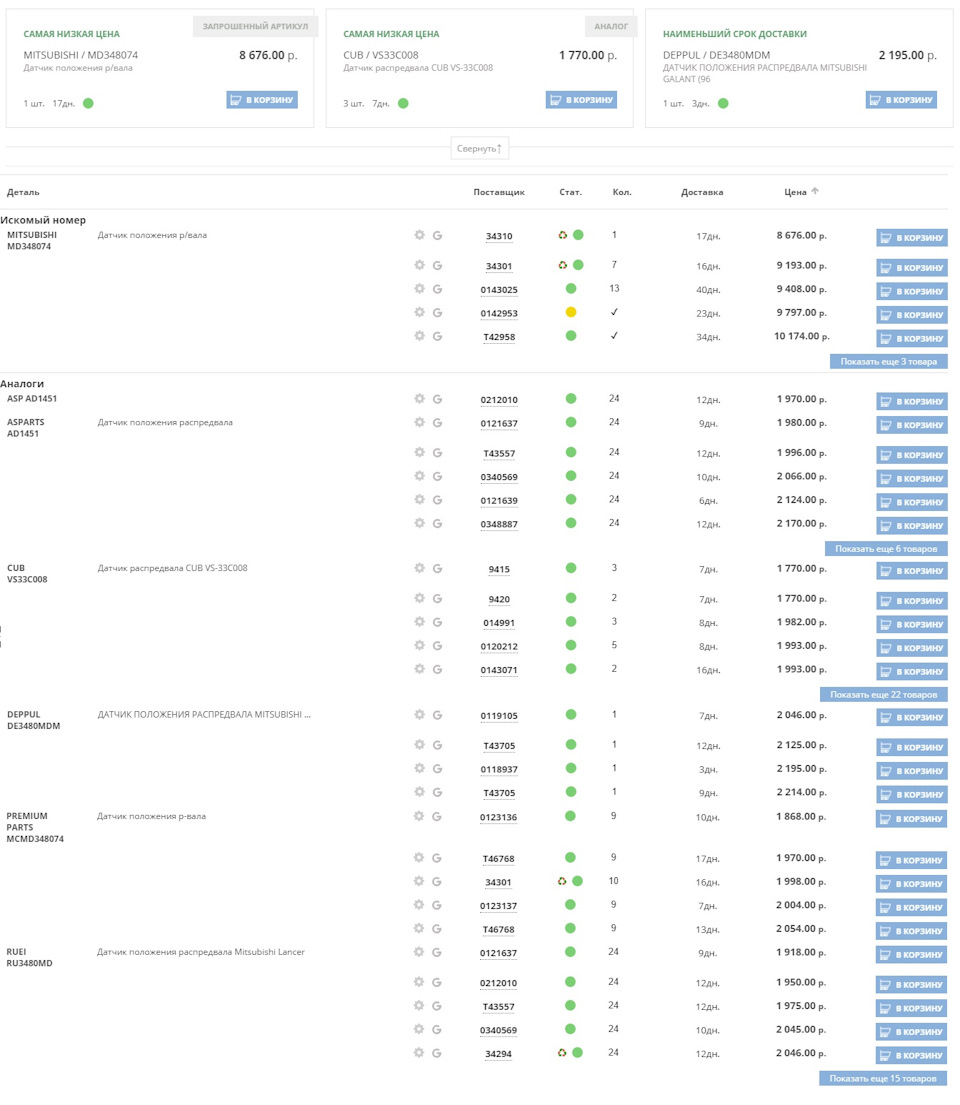

Когда увидел цену на нужный мне датчик, настроение у меня сразу упало.

Полный размер

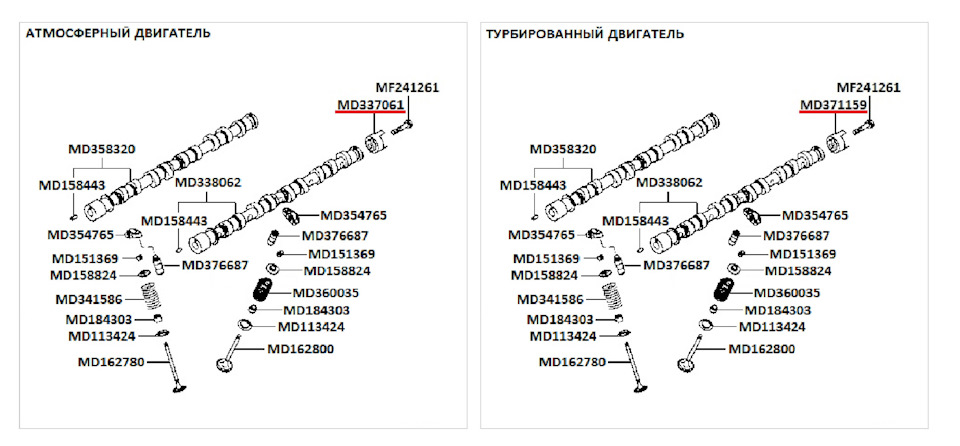

Далее просмотрев каталог увидел, что роторы датчиков тоже имеют разные номера.
Получается каждый датчик идёт со своим ротором. Это логично, ведь они же работают в паре.

Полный размер

Если каждый датчик идет со своим ротором, логично предположить, что нужен ротор от атмосферного двигателя.

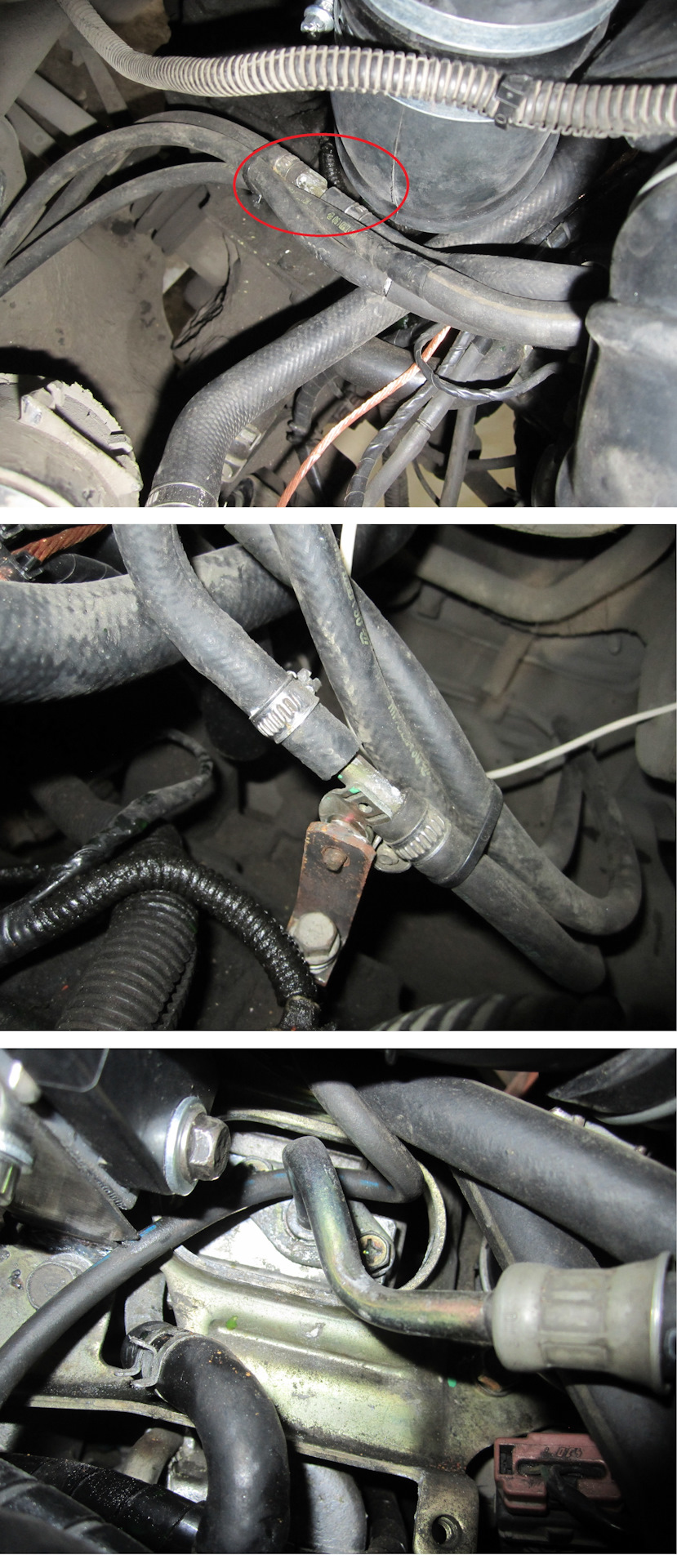

С этим у меня проблемы не возникло, ведь у меня в гараже есть старый атмосферный двигатель.

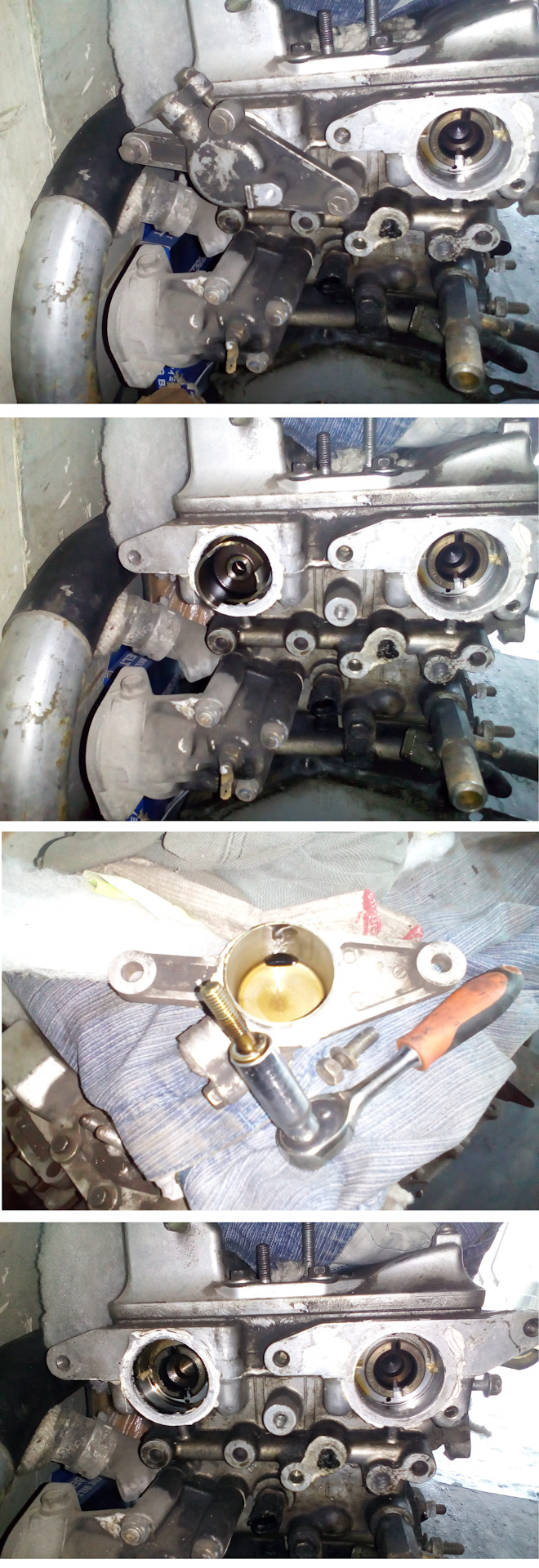

Снял ротор со старого двигателя.

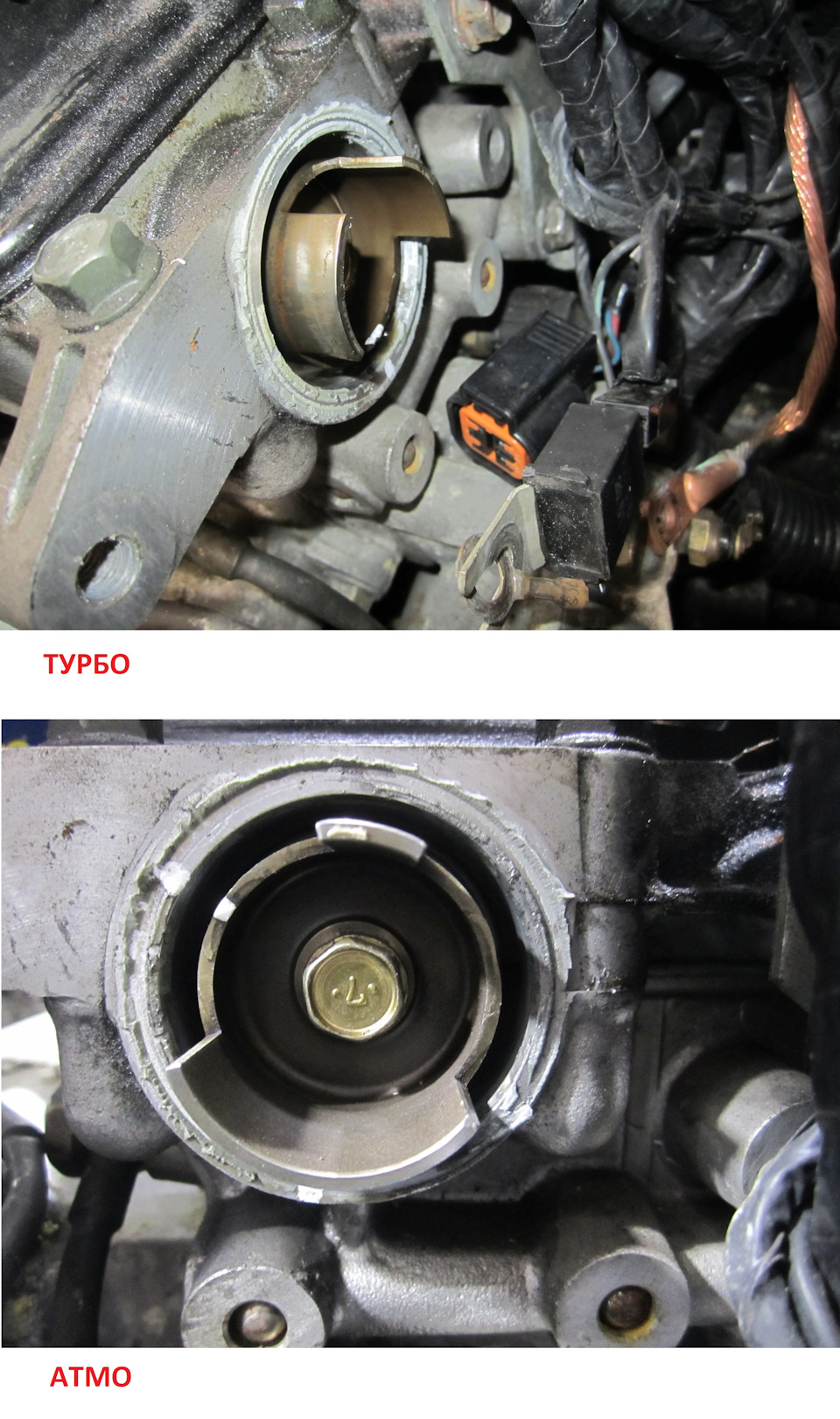

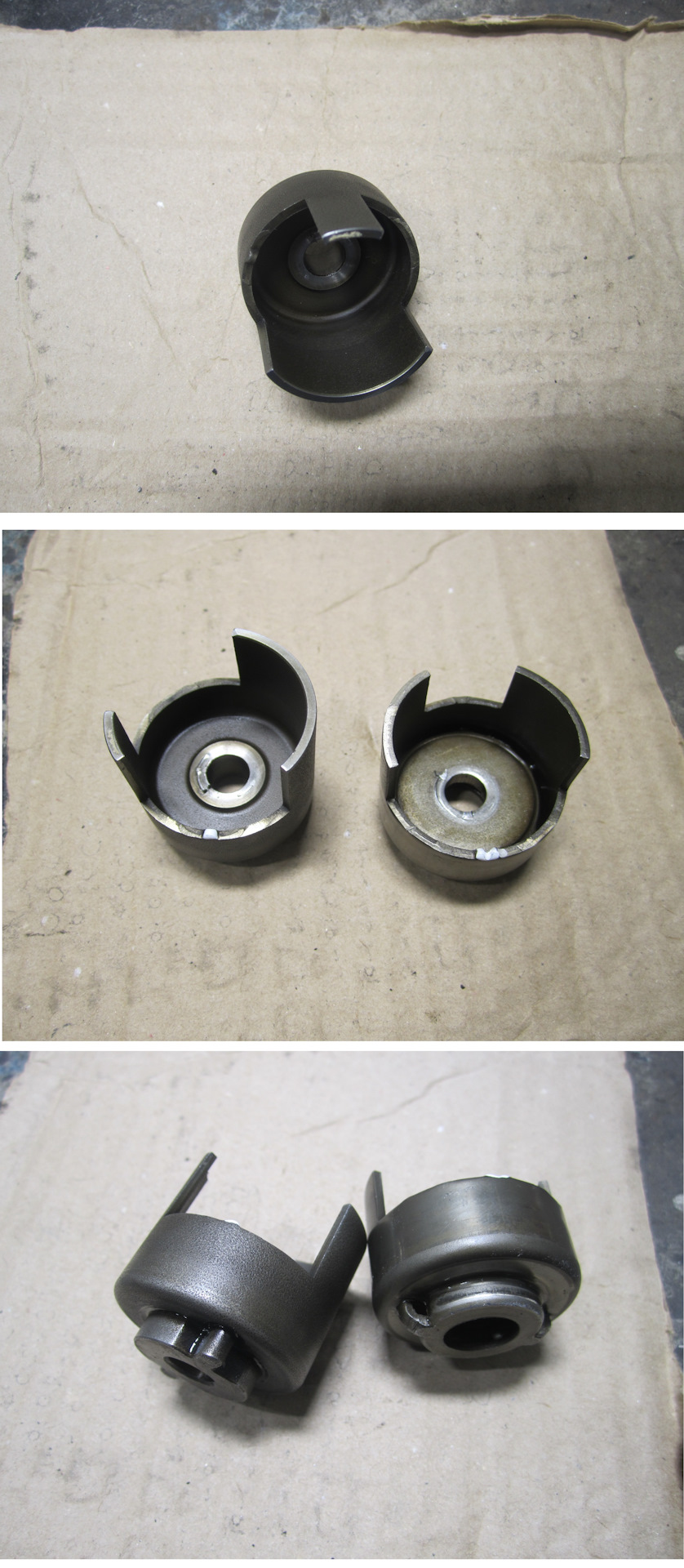

Роторы с виду тоже разные. Ни знаю, что там с диаграммой будет, но решил ставить.

Направление меток роторов в верхней мертвой точке первого цилиндра.

Полный размер

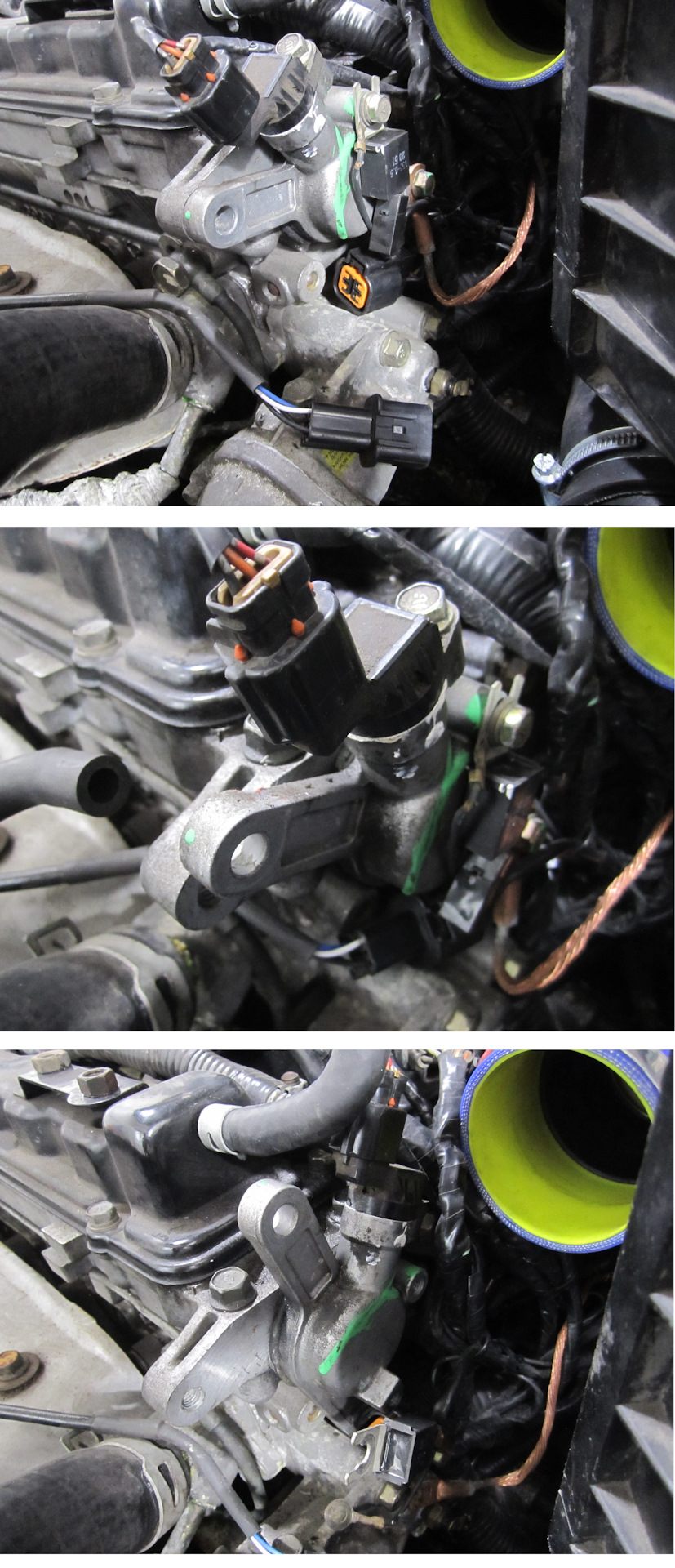

Промазал корпус датчика герметиком и установил на своё место.

Всё собрал.

Полный размер

Двигатель запустился с пол оборота.

Вроде всё работает нормально, тяга есть, обороты набирает.
Всем счастливого пути и доброй дороги.

Найдена следующая информация по ошибке P0340 для автомобиля MITSUBISHI GALANT (1996-2002):

На русском языке:

Датчик положения распределительного вала A, банк 1 — неисправность электрической цепи

На английском языке:

Camshaft position (CMP) sensor A, bank 1 – circuit malfunction

Вы можете задать вопрос или поделиться опытом устранения ошибки P0340 на автомобиле MITSUBISHI с другими пользователями.

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину   >>>

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Mitsubishi Galant 8:

Ошибка OBD P0340 подразумевает неисправность датчика положения распредвала и обычно сопровождается следующими симптомами:

Нарушение синхронности работы механизма газораспределения, сопровождающееся загоранием лампы Check Engine и возникновением ошибки P0340, происходит вследствие следующих причин.

5 486

Что означает код ошибки DTC P0340 Mitsubishi

Датчик положения распредвала (ДПРВ) автомобиля Mitsubishi вычисляет скорость вращения и положение распредвала при вращении. Полученная информация передается в блок управления двигателем (PCM) который использует ее для управления впрыском топлива и моментом зажигания.

Если от датчика положения распредвала Mitsubishi не поступают данные в блок управления двигателем, то работа систем впрыска топлива и зажигания будет невозможна, в блоке управления зафиксируется ошибка P0340. Которая в свою очередь приведет к активации индикатора Check Engine Light.

Какие причины кода ошибки DTC p0340?

Основные причины возникновения ошибки датчика положения распредвала (ДПРВ):

• Поврежденная, закороченная или корродированная проводка датчика положения распредвала;
• Повреждение или коротко замыкание в разъеме проводки датчика положения распределительного вала. Разъем может быть просто отсоединен от датчика;
• Неисправен датчик положения распредвала автомобиля  Mitsubishi
• Неисправен датчик положения коленчатого вала
• Неисправен блок управления двигателем Mitsubishi

Симптомы ошибки DTC P0340

• На приборной панели загорается индикатор Check Engine
• Автомобиль не может завестись или запуск затруднен (стартер долго крутится вхолостую)
• Автомобиль глохнет на холостом ходу, или работает с перебоями (троит)
• Двигатель «троит». Пропуски воспламенения в цилиндрах
• Во время движения наблюдается потеря мощности

Как проводится диагностика ошибки DTC P0340?

• При помощи сканера OBD-II из блока управления двигателем считываются все сохраненные коды ошибок
• Проводка датчика положения распредвала проверяется на наличие обрывов, коррозии или короткого замыкания
• Разъемы жгута проводов датчика положения распредвала проверяются на наличие коррозии или обрывов
• Проверяет целостность всей проводки цепи датчика положения распредвала
• Устраняются все связанные ошибки, которые были сохранены в блоке управления двигателем
• Используя сканер проверяются показания напряжения ДПРВ
• Если показания напряжения ненормальные, датчик положения распредвала Mitsubishi необходимо заменить.
• Если показания напряжения для датчика положения распредвала являются нормальными, возможно, что существует проблема с блоком управления двигателем которая устраняется перепрограммированием блока или его заменой.

Частые ошибки при диагностике ошибки P0340

Самая распространенная ошибка – это оставить без внимания и не проверить проводку и разъёмы датчика положения распредвала. Часто причина кроется именно в них.

Вторая ошибка, допускаемая при диагностике, заключается в том, что из поля зрения выпадает и не учитываются возможные проблемы с датчиком коленвала и пропуски воспламенения зажигания при работе двигателя автомобиля Mitsubishi.

Насколько серьёзна ошибка P0340 в автомобиле Mitsubishi?

Ошибка DTC P0340 считается серьезной поломкой. При его наличии автомобиль может плохо заводится или не заводится вообще. Во время движения возможна внезапная потеря мощности или полная остановка авто. Все это делает движение опасным для водителя и окружающих машин. Если ошибку не устранить в ближайшее время, то эксплуатация транспортного средства, длительное время, с ней может привести к поломке других узлов и агрегатов.

Проверка датчика распредвала мультиметром

Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала. При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить. Однако те, кто контролировал исправность этого датчика, могут избежать
возникновения такой ситуации.

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения
указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.

Используемые типы датчиков

Применяются следующие типы устройств:

• магнитного типа;
• действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

• Время для открытия или закрытия клапанов.
• Длительность периода, в течение которого клапаны открыты.
• Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам. Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал. Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

• повреждение разметочного диска, установленного на распределительном валу;
• неисправность разъема;
• нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

1. Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
2. В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
3. Двигатель может начать периодически глохнуть.
4. Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
5. Иногда неисправность выражается в появлении осечек при зажигании.
6. При разгоне машины чувствуются толчки.
7. В процессе выхлопа явно слышны хлопки.
8. Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

• сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
• код 0341 сигнализирует о неправильной фазе газораспределения;
• в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
• при 0343 наоборот — он выше, чем должен быть;
• если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

Источник

4 основных способа проверки датчика распредвала на авто

Датчик распредвала играет важную роль в работе современных транспортных средства. Однако многие автовладельцы даже не слышали об этом компоненте, не говоря уже о его функциях.

Что такое датчик распредвала

В головке блока цилиндров двигателя расположен распредвал (1 или 2). Он снабжен выступами со смещением от центра, для управления впускными и выпускными клапанами.

Чтобы узнать, какой цилиндр на рабочем ходе, компьютер транспортного средства отслеживает вращательное положение распределительного вала по отношению к коленвалу.

Основная функция этого датчика состоит в правильном установлении положения первого цилиндра. Для этого датчик работает вместе с ДПРВ, отправляя сигналы в компьютер (ЭБУ), который использует эти сигналы для синхронизации в то время, когда устройство считывает канавки и вершины шестерен распределительного вала, он может определять положение клапанов. Соответственно, происходит правильная синхронизация последовательности топливных форсунок. Эти сигналы нужны, чтобы правильно определять, когда цилиндр номер один в верхней мертвой точке, а также использует сигналы от этих двух датчиков для генерации искры зажигания. В определенных двигателях с регулируемой синхронизацией датчик также применяется для проверки привода распределительного вала.

Предполагаемые проблемы с датчиком:

• компьютер (ЭБУ) функционирует в аварийном режиме;
• начинает гореть индикатор проверки двигателя;
• сложности в запуске машины;
• двигатель ТС начинает глохнуть;

Если автомобиль просканирован, он должен показать код неисправности.

Принцип работы датчика положения распредвала

Его работа происходит согласно принципу Холла. Этот принцип работы датчика означает, что при вращении зубчатого венца меняется элемент Холла в головке датчика. Эти изменения отправляются в блок управления, где они оцениваются для определения нужных сведений.

Крайне важно тщательно проверить датчик фаз. Проверка датчика положения не занимает много времени и может быть выполнена самостоятельно.

Признаки неисправности датчика распредвала

Если датчик неисправен, компьютер не знает, когда запускать форсунки, и может не активировать их. Плохие показания также приводят к перекосу момента зажигания, что повлияет на экономию топлива в автомобиле. Использование этого датчика происходит одновременно с датчиком положения коленчатого вала. Это необходимо, чтобы контролировать угол опережения зажигания. Достаточно часто встречаются поломки этого датчика, которые объяснимы утечкой тепла и масла. Это происходит из-за его расположения.

Поломка датчика положения распределительного вала чаще всего вызвана утечками масла. В таких случаях есть только одно решение — ремонт или замена. При замене проверяют выравнивание ремня газораспределительного механизма, чтобы жидкости не попадали в монтажный кронштейн датчика положения области. В некоторых случаях обновляется программное обеспечение при установке.

Необходимо использовать подходящее масло для двигателя. Соответственно, распределительный вал останется идеально смазанным, так как это очень важно для правильной работы двигателя.

Непрерывное движение этого компонента вызывает недостаток смазки, что значительно сокращает срок его службы. Когда масло полностью опустится из-за того, что автомобиль не использовался в течение многих дней, масляному насосу потребуется некоторое время, чтобы отправить его в верхнюю часть двигателя. Эта ситуация в определенных моделях двигателей вызывает проблемы с гидравлическими толкателями и, как следствие, является причиной для более серьезных проблем.

Несмотря на небольшие размеры, датчик распределительного вала считается очень ценным магнитным устройством, которое собирает и отправляет сведения о скорости распредвала ТС блоку управления двигателем. Поскольку сигналы, которые отправляются на корпус компьютера, прерываются из-за проблем с распределительным валом, это оказывает влияние на рабочее состояние автомобиля.

Основные симптомы могут подсказать, что датчики распределительного вала, скорее всего, уже нуждаются в замене. Иногда возникают трудности с запуском машины. После того, как авто тронется, можно будет столкнуться с потерей скорости, уменьшением мощности двигателя и аномальным ускорением. Это основный признак неисправности.

Также к наиболее частым признакам, указывающим на предполагаемое повреждение распредвала, относятся то, что автомобиль нельзя завести и доносится стук из-за плохой зубчатой муфты или износа втулок. Кроме того, недостаток мощности можно объяснить плохой опорой вала. Если доносится громкий шум в этой области двигателя, это явный признак того, что распредвал не заедает. Это означает полное сцепление деталей, что препятствует скольжению. Игнорирование любого из этих симптомов потребует больше времени и расходов.

Когда существует ошибка датчика распредвала, то он не будет работать должным образом. В итоге бортовой компьютер не сможет определить расположение поршней и клапанов, поэтому будет невозможно отправить данные о том, когда зажигать искру или какой должен быть импульс. Существуют различные причины неисправности и важно ознакомиться с ними.

Ошибка датчика фаз(ДПРВ)

Данная проблема может обернуться тем, что двигатель будет функционировать в попарно-параллельном режиме подачи топлива. Форсунки будут работать интенсивнее и расход топлива сильно увеличится, как и токсичность выхлопных газов. Также не исключены и проблемы с самодиагностикой. Откладывать замену крайне нежелательно.

Где находится датчик положения распредвала(датчик фаз)

То, как расположен распредвал зависит от различных характеристик двигателя. Однако найти его несложно. В некоторых модификациях он находится внизу, под блоком цилиндров. Чаще всего можно увидеть модификации двигателей, распредвал которых расположен в головке блока цилиндров (сверху ДВС). Во втором случае ремонт и регулировка газораспределительного механизма намного проще, чем в первом.

Модификации V-образных двигателей снабжены ремнем ГРМ. Он находится на развале блока цилиндров, а иногда и собственным газораспределительным механизмом. Сам распредвал закреплен в корпусе с помощью подшипников, что дает возможность ему вращаться непрерывно и постепенно. В оппозитных двигателях конструкция ДВС не допускает установку распредвала. Однако у каждой стороны собственный газораспределительный механизм, но его функционирование синхронизировано.

Как проверить датчик положения распредвала

1. Начинать нужно с осмотра электрического разъема и проводов датчика. После чего убирается разъем и осматривается на наличие следов ржавчины или загрязнений. Эти проблемы мешают нормальному электрическому контакту.
2. Важно также посмотреть, нет ли повреждений кабелей: разрывов, плохой фиксации и следов ожогов от находящихся по близости горячих деталей. Провода должны находиться далеко от свечей зажигания или катушек зажигания. Из-за их близкого расположение может быть нарушен сигнал датчика.
3. После этих манипуляций нужно воспользоваться цифровом мультиметром. Это устройство требуется для проверки напряжения переменного тока (AC), либо постоянного (DC), в соответствии с определенным видом датчика положения коленчатого вала.
4. В случае определенных датчиков также необходима проверка проводов с помощью электрического разъема. Однако такая проверка не во всех случаях возможна. Также можно посмотреть, получится ли извлечь разъем датчика и подсоединить медный провод к клеммам. Затем повторно вставить разъем так, чтобы два провода прошли через корпус разъема. Есть и еще один вариант — иглой проткнуть все провода. Главное не закоротить их в процессе проверки. Если используется последний метод, нужно покрыть изолентой отверстия для штифтов.

Тестирование датчика коленчатого вала может быть затруднено, если конкретный тип конструкции неизвестен. Перед подобными действиями потребуется установить, является ли датчик индукционным датчиком или генератором Холла. Их не всегда легко опознать по внешнему виду. Если на разъеме три контакта, нельзя сделать точных заявлений о соответствующем типе. Здесь будут полезны конкретные спецификации производителя. Если тип конструкции не был окончательно уточнен, омметр нельзя задействовать для испытаний. Напряжение от измерительного прибора, применяемого для проверки сопротивления, может вывести из строя генератор Холла!

Проверка двухпроводного индуктивного датчика распределительного вала

Датчик положения распределительного вала не проверяется в большинстве регулярных служб, но на автомобиле есть предупреждающие симптомы того, что ему в скором времени потребуется замена. По причине того, что он посылает данные на распределительный вал, когда датчик ломается, у двигателя возникают проблемы и нарушается его нормальное функционирование. Контрольная лампа также должна загореться.

Как правильно проверять двухпроводной датчик:

1. Поставить мультиметр на «вольт переменного тока».
2. Повернуть ключ зажигания.
3. Удостовериться в том, что хватает мощности, которая протекает по цепи. Подготовить провода мультиметра. Коснуться одним из щупов заземления, а вторым — всех проводов датчика. Если провода не находятся под напряжением, то в цепи существуют определенные неисправности.
4. Запустить двигатель.
5. Далее нужно щуп измерителя приставить к одному из проводов датчика, а другой щуп подставить к другому проводу. Затем проверяются показатели на дисплее глюкометра и результаты сопоставляются со спецификациями в инструкции к ТС. Изменяющийся сигнал должен быть между 0,3 и 1 вольт.
6. Когда никаких сигналов нет, то это говорит о том, что починить датчик уже не получится и его требуется заменить.

Проверка трехпроводного ДПРВ

Как протестировать дпрв датчик:

1. Нужно установить провод питания, «земли» и сигнальный провод, затем проверить сохранность проводки, идущей к датчику.
2. Мультиметр переводят в режим DC.
3. Помощник должен включить зажигание без запуска мотора.
4. Черный щуп мультиметра нужно соединиться с «землей» (деталь двигателя из металла), а красный – с проводом дпкв дпрв.
5. Второй человек должен запустить двигатель.
6. Нужно приложить щуп красного цвета к сигнальному проводу ДПРВ, а темный щуп к проводу заземления.

Если датчик неисправен, то напряжение будет ниже установленного в руководстве по ремонту. Когда никаких проблем не обнаружено, то причина, может быть, в различных сбоях.

Как проверить датчик распредвала мультиметром

1. Найти заземление, питание и сигнальные провода с помощью инструкции по ремонту транспортного средства.
2. Поставить прибор на постоянное напряжение для проверки цепи датчика.
3. Активировать зажигание, двигатель должен быть выключен.
4. Использовать темный кабель мультиметра для «земли», а второй для провода питания.
5. Удостовериться в показаниях прибора и провести сравнения с показаниями в руководстве.
6. Второй человек должен запустить двигатель ТС.
7. Коснуться заземляющего провода темным кабелем и сигнального провода красным щупом.
8. Проверить показания и сопоставить их с информацией в руководстве по эксплуатации ТС.

Если показания напряжения ниже, чем должно быть в инструкции или если не хватает какого-либо сигнала, то с датчиком серьезные проблемы. Его нужно извлечь и внимательно смотреть на повреждения. Причина, может быть, в сильных физических повреждениях.

Проверка ДПРВ с помощью осциллографа

Проверка датчика фаз осуществляется с помощью электронного осциллографа. Требуется подключиться к датчику и взять с него осциллограмму.

Как выглядит процедура проверки:

• измерительный щуп нужно подсоединиться к сигнальному проводу осциллографа;
• требуется поставить диапазон измерения напряжения до 450 В;
• нажать на «Пуск» и снять сигнал с датчика на дисплее.

Замена датчика распредвала

Поломка или выход из строя распредвала случаются очень редко. Это достаточно дорогостоящая деталь, поэтому ремонт может быть проблемным.

Итак, как выглядит замена датчика положения распредвала:

1. Найти датчик.
2. Извлечь отрицательный провод аккума.
3. Снять электрический разъем с датчика, щелкнув на язычок и выдвинув его.
4. Удалить крепежный винт датчика. Потребуется также снимать крепежные болты.
5. Извлечь датчик из ТС.
6. Далее идет установка работающего датчика положения распредвала.
7. Нужно вставить датчик прямо и совместить фланец болта с монтажным отверстием.
8. Затем поставить крепежные винты датчика и затянуть гаечным ключом или трещоткой с помощью торцевого ключа подходящего размера.
9. Далее требуется переустановить электрический разъем.
10. Нужно установить отрицательный провод аккума.
11. Подсоединяется отрицательная клемма к аккуму.

Наконец, датчик распредвала, способный определять положение распределительного вала на всех фазах его цикла вращения — для отправки этих данных в ЭБУ — занимает решающую роль в управлении двигателем. Действительно, это позволяет ЭБУ знать положение каждого клапана и соответствующим образом регулировать в режиме реального времени количество впрыскиваемого топлива. В случае неисправности будет сложнее запустить двигатель, иногда это и вовсе становится невозможным. Двигатель будет страдать от гораздо большего количества пропусков зажигания и даже из-за чрезмерного расхода топлива.

Источник

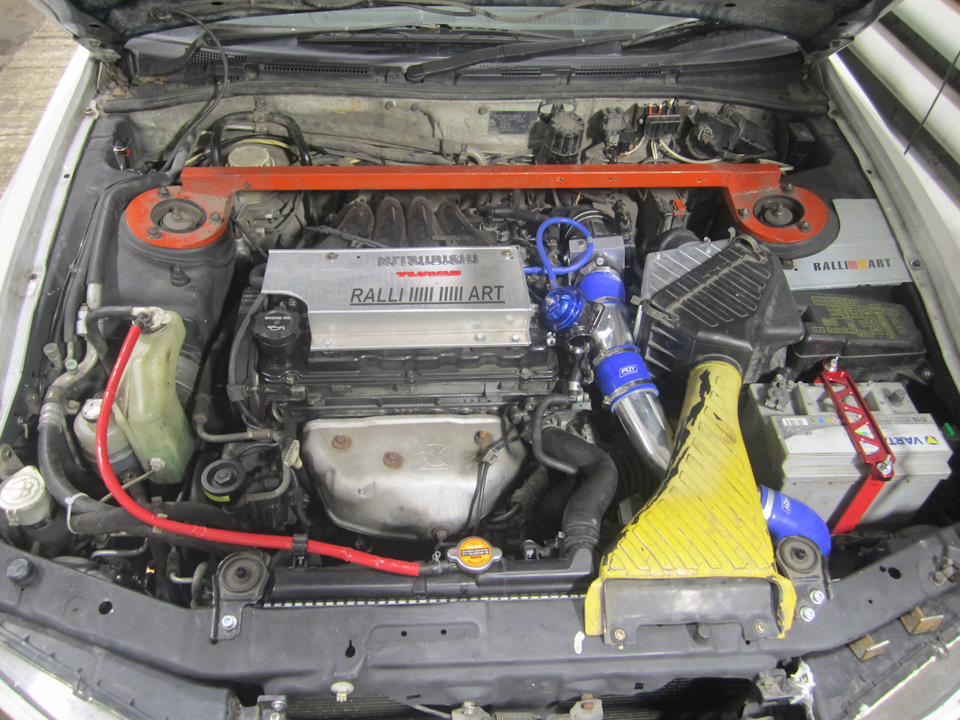

Приветствую не заводится митсубиси галант 2003 4G94 GDI 2.0  Помогите разобраться горит ошибка Р0340  (не исправен датчик ДПРВ)

Для этого напишу что я проверял:

Первым делом я прозвонил проводку от мозгов до ДПРВ проводка исправная

Второе  замерил тестером питание датчика питание в норме, Замерял так:на 1 ножку приходит +12В на 2 ножку 4,8В ну а 3 ножка масса норм. Таким же путем замерял питание датчика ДПКВ показание теже.

В третих решил снять синхронизацию датчиков ДПКВ и ДПРВ осцилографом. На ДПКВ показался импульс а на ДПРВ нет ипульса. Заменил на исправный ДПРВ та же беда.Вопрос почему нет импульса на ДПРВ?   Для этого я решил сам с имитировать сигнал на ДПРВ с помощью отвертки . Открутив датчик ДПРВ и прислонив отвертку сигнал на осцилографе появился вкрутил датчик на место нет сигнала. Из всего этого решил раскрутить крышку сбоку куда вставляется датчик ДПРВ осмотреть задающий диск. Осмотря диск он в норме без деформаций. В чем причина на деюсь на вас  я в тупике . Помогите за ранее спосибо.

Крики души в заголовке запрещены. Только суть вопроса.

_{Заголовок отредактирован}

_=Messir=

Быстрые переходы к ответам и лучшим комментариям:
